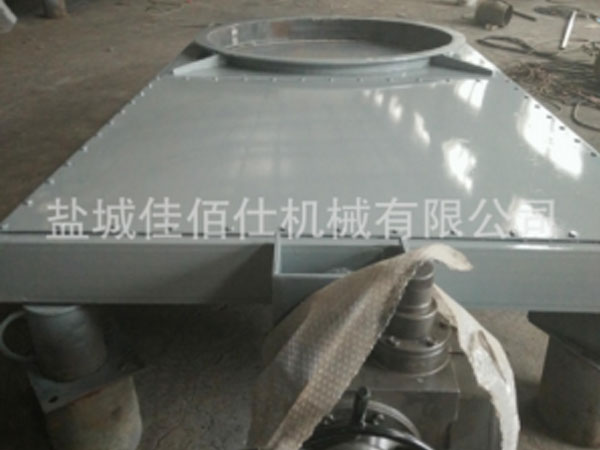

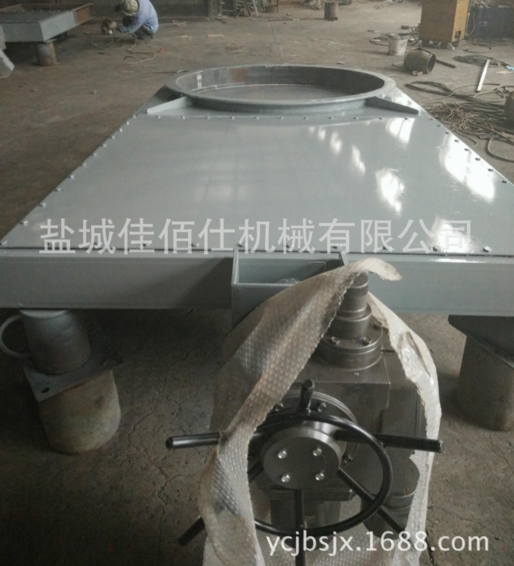

雙插板式氣動隔絕門
一．產品概述
雙插板式氣動隔絕門適用于鍋爐冷、熱風道或煙道需要關斷隔絕的場合。如：磨煤機進口風道，用于阻斷進入磨煤機的熱風。它是我公司結合同類產品結構自行設計開發的一種新型產品，它利用啟閉氣缸工作來實現門板的啟閉和鎖緊作用，從而來隔絕工作介質。該產品工作可靠、啟閉靈活、密封嚴密，是火電廠鍋爐系統中的重要輔機配套設備。該設備在高溫狀態下工作可靠、啟閉靈活、關斷嚴密（可通過密封風保證零泄漏）且強度高，剛性好，堅固耐用。本公司是火電廠鍋爐輔機配套的專業生產商，產品目前已廣泛應用于全國各大火力發電廠。
二．結構簡介
雙插板式氣動隔絕門主要由門框、門座、門板、密封裝置、啟閉機構、氣缸等部分組成。門框、門座和門板均采用型腔結構，整體熱處理后精加工成形確保設備無熱變形，專用密封裝置確保門板前后無內漏軸頸處無外漏，從而實現真正意義上的100%密封。
1．雙插板式氣動隔絕門插板的啟閉驅動機構鎖緊機構設計成一體。
氣動隔絕門隨設備提供一臺就地控制箱，隔絕門可現場就地操作，也可實現遠方操作控制。
2．雙插板式氣動隔絕門的插板組裝后進行整體退火處理，并對插板的密封面和門座的密封面進行車銑切屑加工。
 確保插板表面具有較高的平面度要求，保證關斷嚴密無泄漏。
 3．經過熱處理和切屑加工的插板表面安裝有環形的封閉狀密封盤根條。
密封盤根條高度可以根據插板鎖緊時密封面接觸不均勻間隙進行微量調整，直至密封嚴密無泄漏。隔絕門插板關斷后無內泄漏，設計傳動兼鎖緊機構動作對插板進行鎖緊實現隔絕門關斷零泄漏。
采用使用性能非?？煽康哪透邷劓嚱z碳素纖維盤根條。。
4．雙插板式隔絕門的插板開啟后位于另一側密閉的檢修室內。
6．氣缸設置在風道外側，且便于維護保養。氣缸活塞桿伸出門框處設計有專門的密封座，無外泄漏。
7．雙插板式氣動隔絕門插板開啟或關閉通過插板上的導輪或滾輪限制在軌導內運行，采用優化設計方案，插板移動平穩可靠。
8．雙插板式隔絕門可以遠距離操作或程序控制，有利于實現流程自動化。
9．氣動隔絕門的氣動裝置采用外置式限位行程開關。
氣缸與隔絕門安裝調試后出廠。出廠前已對氣動隔絕門上的外置式限位開關進行調整到位，用戶只需通入電源和氣源即能使氣動隔絕門正常動作。
10.雙插板式氣動隔絕門與管道的連接方式，有法蘭螺栓連接、插入反法蘭焊連接或直接對焊連接。
三．技術參數
1．型號表示方法：
 氣動隔絕門   QSGM-(型號)-W(寬度)×H(高度)
2．安裝位置：水平風道、垂直風道、傾斜風道。
3．流通介質：冷、熱空氣。
4．設計耐壓：0.35MPa
5．設計耐溫：≤400℃
6．氣源：氣源 壓縮空氣0.4MPa-0.8MPa
電源 交流~220V/50Hz
四．訂貨需知
雙插板式氣動隔絕門規格中的寬(W)、高(H)或內徑(D)是指門框的內徑尺寸，長度(L)是指氣動隔絕門兩安裝法蘭面間的長度尺寸?？砂从脩粢笤O計氣動隔絕門的寬(W)、高(H)或內徑(D)及長(L)的尺寸。氣動隔絕門在訂貨時須提出使用工況參數：
 1、接口尺寸，工作介質
2、最高工作壓力（P)Pa，最高工作溫度℃
3、管路方向（水平/垂直/傾斜）
4、門板開啟方向，要求啟閉速度
5、安裝位置（室內/室外）
6、與管道間的連接方式（焊接/法蘭連接）
