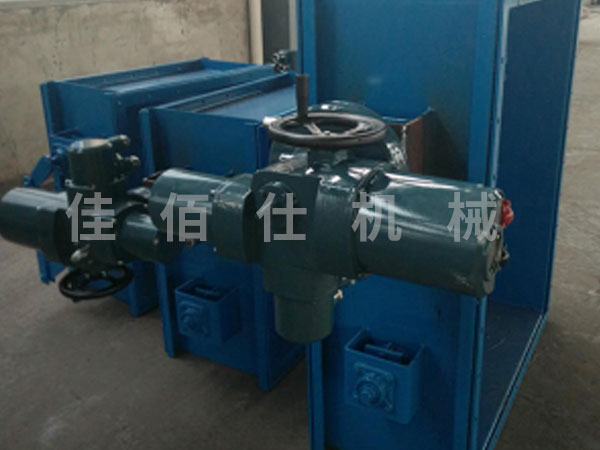

一．脫硫擋板門產品概述
    煙氣脫硫擋板門分：單、雙層百葉窗式擋板,用于燃煤煙氣脫硫系統中,功能是隔斷煙氣流通,主要安裝在吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中，通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入高于介質壓力的密封風，以壓頂壓的原理實現隔離煙氣的作用。
    二．脫硫擋板門性能特點
    1．采用百葉窗式擋板結構，單層百葉擋板不設密封風，按密封效率99%設計；雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力500Pa的密封空氣通入擋板，使雙層擋計。
    2．風門具有全開全關二個功能，啟閉角度為90板之間形成密封空氣隔離層，阻斷煙氣流的通過按密封效率100%設°，風門啟閉時間≤45S（可根據用戶要求選定）。
    3．密封形式：單擋板密封形式為金屬彈性片機械加壓密封；雙擋板為雙道金屬彈性片密封外加密封風密封。
    4．雙百葉窗式擋板門設計結構更合理，密封性能更好，運行穩定可靠，密封風配套時需要配件為：風機、流量調節閥、加熱器、密封風關斷閥、風機出口軟連接。雙擋板上設計安裝有密封風入口閥。
    5．驅動方式：氣動、電動或手動。驅動裝置可采用直聯式與風門連接安裝也可采用曲柄連桿式。

    6．   風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。也可為插入式焊接。

 7．配套獨立的密封風風道，可保護擋板內部不受煙氣的磨損和腐蝕。
    8．擋板門底部配備疏水閥，以便于對擋板門內的積水進行排放。
    9．密封風系統的管路中配備排積水三通閥和止回閥，可有效地保護風機不受煙道煙氣的腐蝕。
    10．
    三、脫硫擋板門技術參數
    1．煙道截面：D（寬）×W（高）×L（厚）；
    2．適用介質：冷熱煙氣；
    3．設計耐溫：≤450℃；
    4．設計壓力：±18500Pa；
    5．煙氣內外泄漏率：“0” （壓損為50Pa）
    6．驅動方式：電動、氣動或手動
    7．氣、電源和控制要求：由用戶選定。
    四、脫硫擋板門供貨范圍
    包括風門本體、密封風門入口閥、驅動裝置（電動裝置或氣動裝置）、流量調節閥、風機出口軟連接、排積水三通閥、止回閥及其它附件，密封風機和電加熱器可成套供貨。

    五、脫硫擋板門訂貨須知：
    1、提供煙道接口尺寸及管道的安裝位置（水平管道或立式管道）；
    2、煙氣參數；
    3、啟閉時間要求；
    4、連接方式：法蘭平面對焊連接或法蘭螺栓連接；
    5、防腐蝕材質要求（鎳基合金或耐酸不銹鋼）；
    6、操作方式：電動或氣動（驅動裝置品牌要求）；
    7、風門在管道中的用途及位置；
    8、訂貨前供方提供安裝總圖給需方確認。
    六、脫硫擋板門說明
    1、因風道內含有酸性特制易腐蝕，需做好防腐工作，方案選用

1.1          Q235外包316L

1.2          Q235外包254

1.3          Q235外包1.4529

1.4          采用JNS材質

1.5          普通碳鋼

 2、為了使風門門板有足夠好的強度和抗高溫性能，雙層板采機翼式內置加強筋，單層板厚度不小于5mm，風門安裝高度不小于400mm。

 3、氣、電動裝置和風門軸連為一體，對于高溫管道和震動較大管道采用曲柄連桿，以保護氣電動裝置。特別對于震動較大的管道宜采用氣動推桿式，可起到較好的使用壽命，避免電機、控制模塊因震動受損。
    4、風門軸需成水平安裝。
