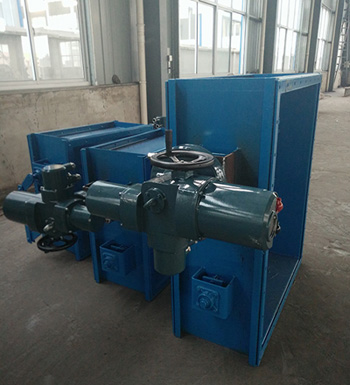

一、介紹氣動調節擋板風門選型依據擋板門主要由框架、葉片、主軸、密封片、空氣密封系統、曲柄連桿機構、電動執行機構等部分組成（如設備總圖所示）。 調節擋板風門是本廠新開發制造的適用于煙氣脫硫系統的0泄漏關閉擋板門，它能有效隔絕介質。 完整的調節風門一般由結構框架、擋板葉片、密封片、前后軸封、軸承連桿系統及驅動裝置六部分組成。葉片由薄板沖壓整體焊接結構，調節擋板風門可由結構框架翼與風道焊接或法蘭連接。

二、氣動調節擋板風門選型依據性能特點

1、良好的調節性能：擋板開度在0°-90°范圍內由電動執行器來保證，其阻力系數與開度之間接近線性關系。

2、擋板葉片具有流線型導流翼形狀，改善氣流尾流均勻分配狀態，防止顫抖。可有效的降低顫抖劇烈時會造成密封與軸系的損壞。

3、調節靈活性：電動執行器的驅動力矩參照煙風道的流量壓力溫度以及軸承和連桿的結構所有狀態來確定，優化設計驅動力所需轉動力矩。執行機構驅動桿與擋板風門的連桿采用輥軸連桿連接，使擋板調節時轉動自如。

4、 特殊要求時可作隔絕用，在既要調節又需隔斷的場合，可選用加強密封型使用。

5、 調節風門結構為百葉窗擋板式結構，外部設計有連桿機構，使數個葉片同時開啟或關閉。

6、調節風門與管道的連接方式：法蘭、螺栓連接；法蘭焊連接或管道直接插入式焊接三種連接方式。

三、技術參數

  1. 產品型號：TG-W×H×L；

  2. 適用介質：冷、熱風、煙氣或含粉乏氣；

  3. 設計耐溫：≤400℃；

  4. 設計承壓能力：0.35MPa;

  5. 調節性能：開度和流量呈線性調節；

  6. 驅動方式：通常為電動執行機構；

  7. 電源和控制要求：可由用戶選定。
